C 系列温度控制器 / 温控器
产品特色
- 16 bit微电脑运算核心PID+SELF-TUNING
- 输入讯号多样选择 ( 热电偶、白金电阻体、模拟讯号 )
- 主控输出多样选择 ( RELAY、脉冲电压、线性模拟讯号)
- 可驱动各类的接触器：SSR、SCR、马达阀门等
- 可设定正向/逆向控制 ( 加热或冷却过程 )
- 双输出机型可作加热 / 冷却双向PID控制
- SV目标值可利用模拟讯号输入，达成远程设定功能
- 26种警报模式选择，可附加断线检知警报 ( HBA ) 功能
- 再传送功能可将PV值或控制输出量转成模拟讯号输出
- 供给记录器或其他应用
- 手动 / 自动输出功能
- 串行通讯支持ModBus的RTU和ASCII格式，最高速率可达38400bit/s
- 过程控制提供16组温度段数，自由规划执行区间及重复次数
- 双输出机型可作加热 / 冷却双向PID控制
- SV目标值可利用模拟讯号输入，达成远程设定功能
- 26种警报模式选择，可附加断线检知警报 ( HBA ) 功能
- 再传送功能可将PV值或控制输出量转成模拟讯号输出
- 供给记录器或其他应用
- 手动 / 自动输出功能
- 串行通讯支持ModBus的RTU和ASCII格式，最高速率可达38400bit/s
- 过程控制提供16组温度段数，自由规划执行区间及重复次数

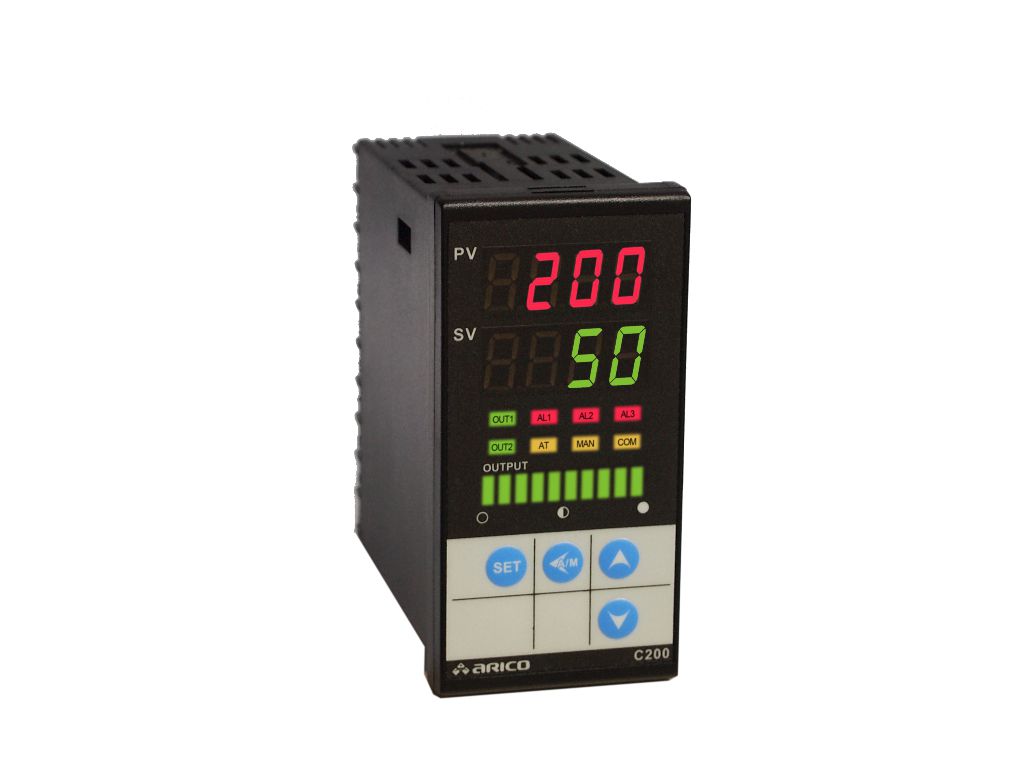

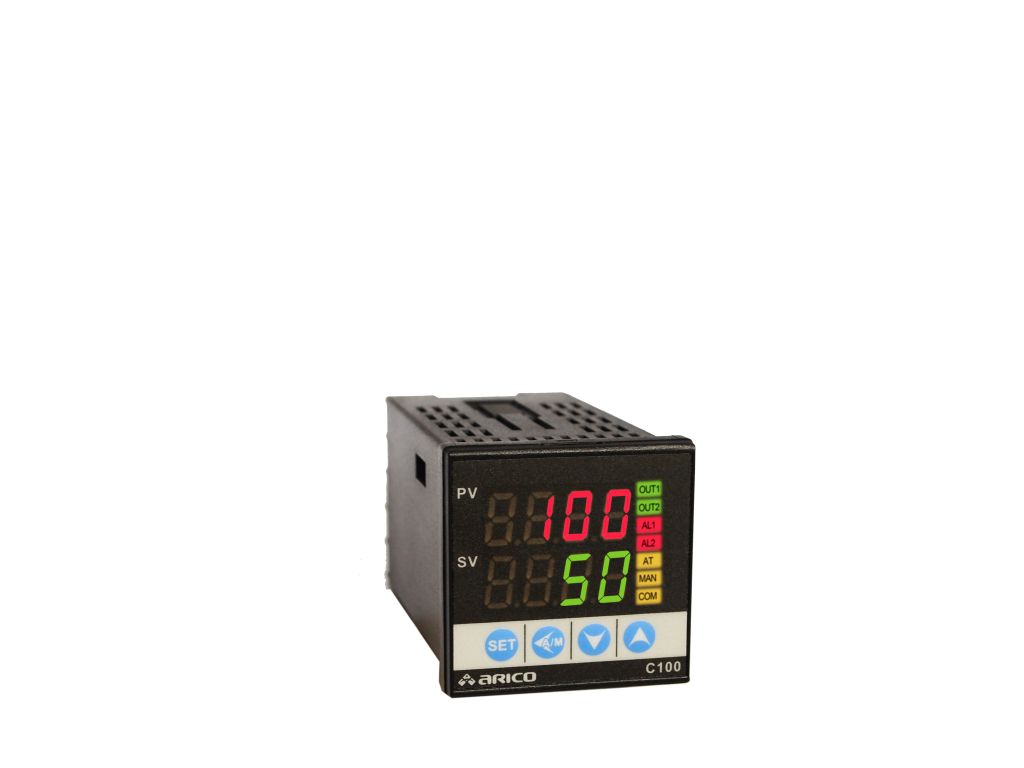

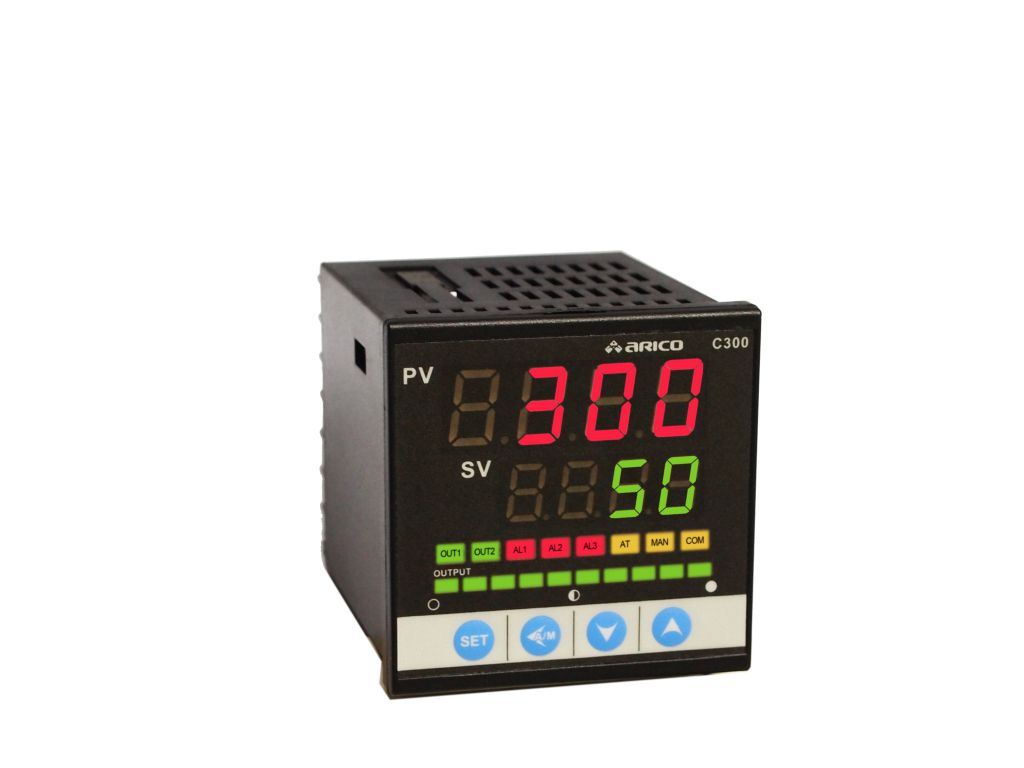

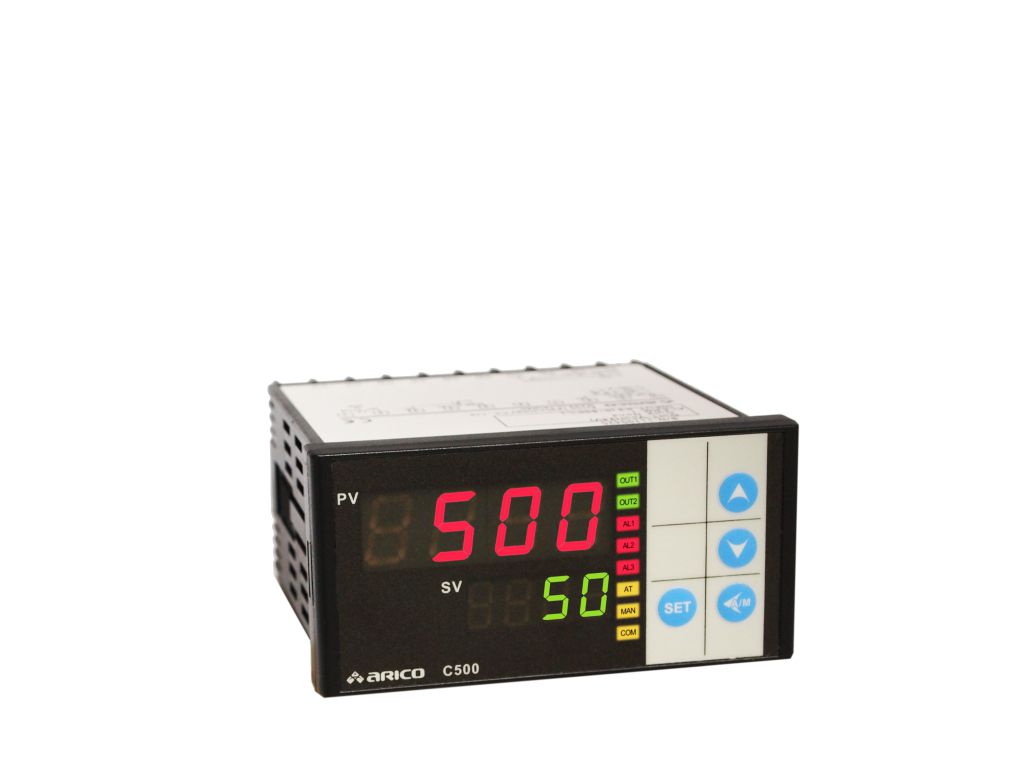

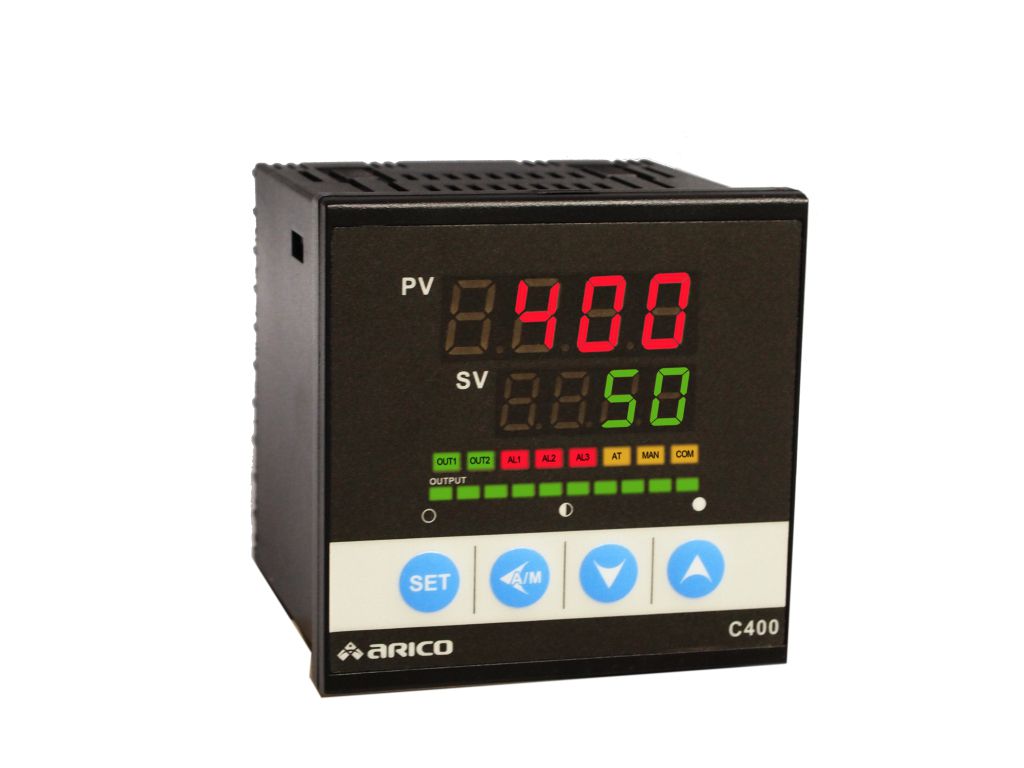

| 型号 | C100 | C200 | C300 | C400 | C500 | |
|
尺寸 W × H 单位位：mm |
W48×H48 | W48×H96 | W72×H72 | W96×H96 | W96×H48 | |
| 机体重量 | 130g | 200g | 200g | 280g | 200g | |
| 显示型态 |
PV-4位元数高亮度红色显示 SV-4位元数高亮度绿色显示 |
|||||
| 消耗功率 | 4W | 5W | 4W | |||
| 电源 | 90 ~ 240VAC ( 60 / 50Hz ), DC24V(选购) | |||||
| 储存操作环境 |
0~65°C/0~50°C；20~90% RH |
|||||
| 断电记忆 | EEPROM, 10 years | |||||
| 显示精度 | 0.3 % 全刻度 | |||||
| 警报输出 |
继电器接点 8A, 250VAC |
|||||
| 控制方式 | 开关式 P, PI, PD, PID | |||||
| 认证标准 | CE-T160811N10-E | |||||
| 控制输出 | ||||||
| 继电器接点 | AC250V/8A | |||||
| 数位电压 | DC24V/20mA(MAX) | |||||
| 类比电压 | 0~10V (Input Impedance: 1KΩ Max.) | |||||
| 模拟电流 | 4 ~20mA (Input Impedance: 600Ω Max.) | |||||
| 输入类别 | ||||||
| 热电偶 |
J, K, R, S, B, E, N, T, W3, W5, PL-II (Input Impedance: approx. 1KΩ Max.) |
|||||
| RTD | PT-100 (DIN), JPT-100 (JIS) | |||||
| 线性类比 | 0~10mV, 0~20mV, 0~50mV, 4~20mA, 0~10V....参见操作说明书 | |||||
