TC5100 多模穴模具：热浇道控制器 / 温控器
产品特色
-
本台TC5100多模穴模具用之「

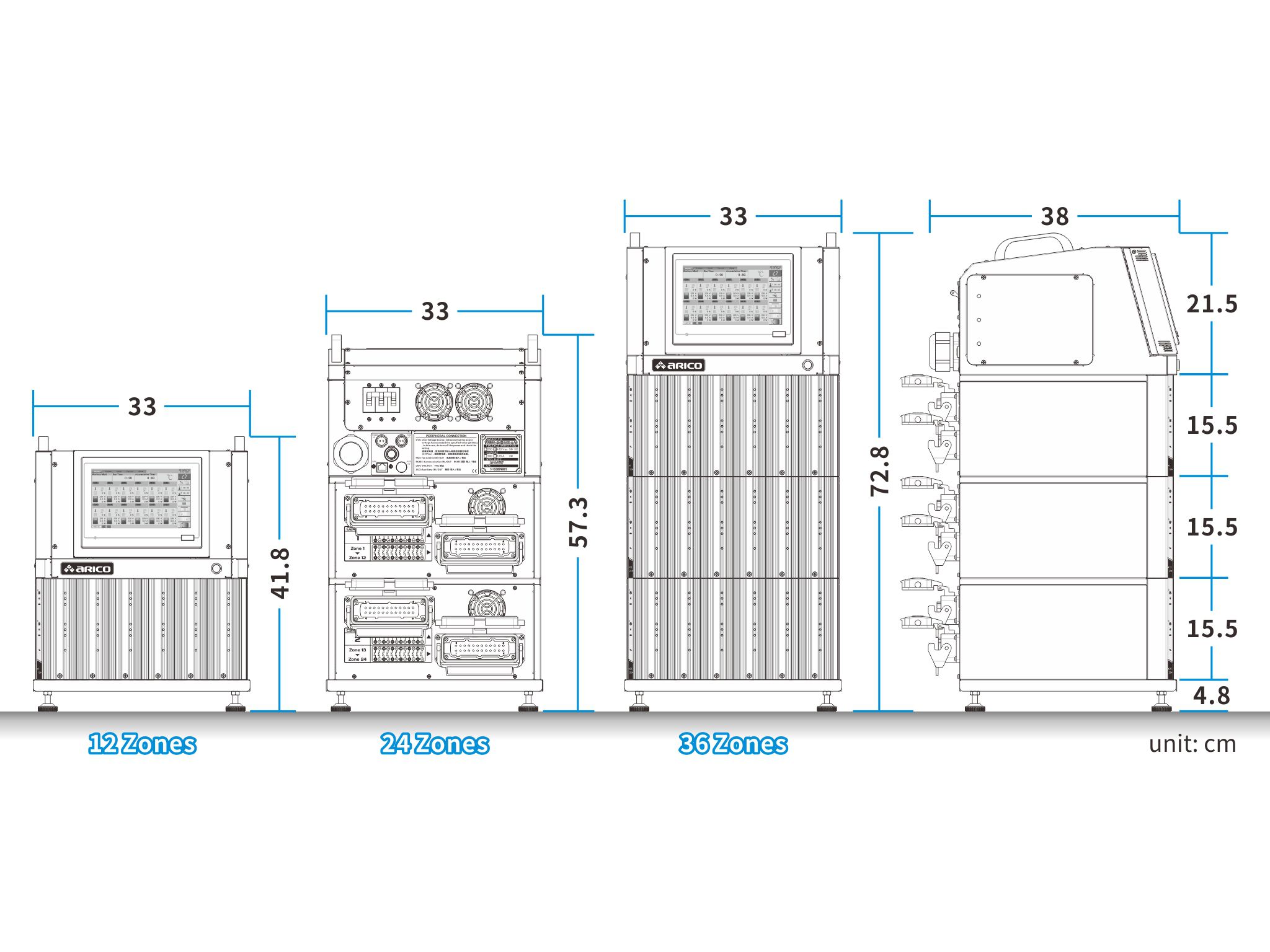

热浇道控制器、温控器」， 拥有多项优点，包括人机视角可调整 110° 至 145°，机箱模组使用堆叠式设计节省安装空间，同时具备前置 USB 插槽和 7 吋彩色TFT液晶显示屏。 - 内建 8M + 128M 的 NAND Flash，并可选择 15A 的 2 段式或 30A 的 1 段式模组，插卡式设计方便维修及更轻松的维护。
TC5100 多模穴模具用「热浇道控制器、温控器」
TC5100多模穴热浇道控制器 (热流道控制器)，是专为塑料射出成型厂商所设计，旨在为模具温度监控提供专业的控制。
这款控制器提供多种标准或客制化的控制模式，其特点包括节省人力成本、减少停机时间，确保加热过程的分段控制以及流畅的同步协调。
它有效增强了热浇道在废物回收和原材料成本管理方面的功能，使得生产过程更加高效和可靠。
热浇道温度控制的软启动功能
热浇道中使用的加热组件通常设计得非常紧凑，以达到更高的功率密度。而这种紧凑的结构意味着加热线圈之间的间距较小，因此水分更容易在加热组件的线圈中凝结。
当水分在加热组件内凝结，并在加热开始时施加全功率电力，这时高电流/电压很容易造成加热组件烧毁。
为了防止因加热组件中水分含量过高而引起的过电流，导致加热组件烧毁，可以启用软启动（除湿）功能。这个功能利用低电流/电压加热的方式来除去加热组件中的水分，从而保护加热组件。
为了在热浇道的温度控制器上提供低电流/电压输出，需要精确控制供应给加热器的交流电。
参考下面的图片；为了精确控制交流输出，必须获得与交流输入同步的信号 - 零交越信号。这样可以进行准确的定时计算，以触发交流输出并达到所需的输出比。
温度控制模块都拥有独立的零交越检测和控制电路，因此可以准确控制每个区域的温度。
该模块提供了两种输出触发模式 - 零交越/相位角（如下图所示）：
软启动功能的条件：
1. 启用软启动功能。
2. 加热器温度低于125°C / 257°F。
3. 以Phase angle输出30%并持续一分钟。
4. 软启动完成后，恢复正常的温度控制。
- ID自动辨识
- PID自动温度控制
- 各段名称可编辑(自动/手动)
- 加热器异常模块自动断电
- 电流、输出百分比、显示功能
- 230V/380V电压输入快速切换
- 模块故障快速更换
- 感温线断线随从功能
- 8组曲线显示(温度、输出比例)
- 同步升降温功能
- 模块记忆(内容、外部USB)
- 内附警报蜂鸣器(可切换停止警报音)
- 加热器断线、短路侦测
- RS485通讯功能：ASCII及RTU模式
- 输入电源配线错误及欠相保护
- 二种可选择触发输出(相位/零位)
- 温度范围K TYPE: 0~600°C(32~999°F) / J TYPE: 0~600°C(32~999°F)
- 自我诊断及记录: (电流、电压、热器阻抗、功率、感温线、加热器、保险丝、TRIAC状态)
- 群组设定功能
- 自动/手动功能
- 页面输出档案功能(USB)
- 六种可选择警报输出
- 各段消耗功率显示
- 保险丝断线侦测
- 输出百分比限制设定
- 电源平衡侦测显示
- 感温线断线、反接侦测
- 二种可选择感温线(J/K)
- 二种可选择温度单位(°C/°F)
