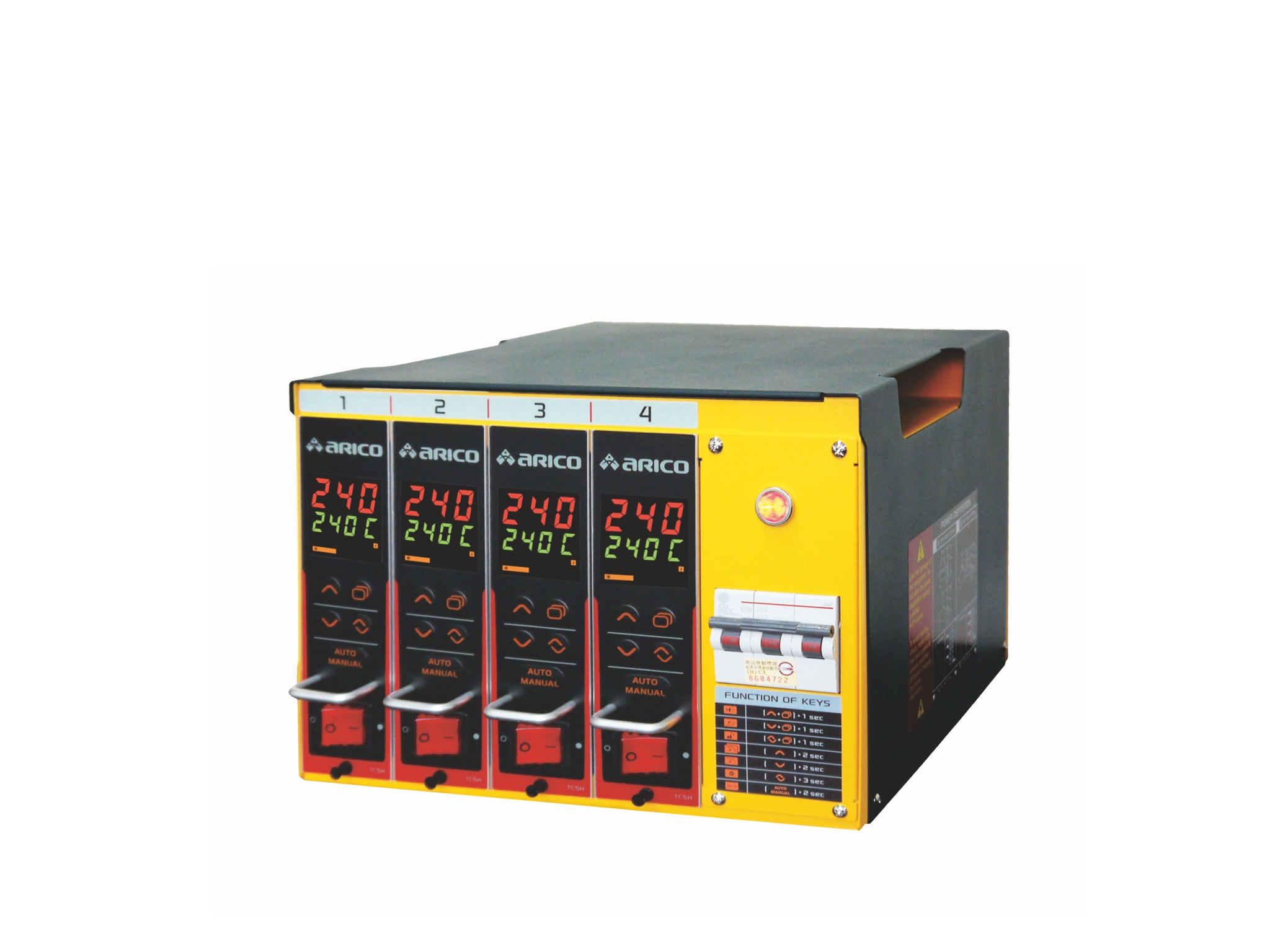

TC5H 热浇道控制器 / 温控器
产品特色
- 机身采用空间应用弹性大的可堆叠设计，隐藏式提把使外观上更简洁。
- 内建了 NFB 开关和散热风扇，可以保持温度稳定，支援 230V/380V 电压输入的快速切换，使用欧美进口多极连接器，而端子线材使用端子机压合，进一步提高了可靠度。
-
机器采用标准化设计，可以适用于各种厂牌的模组。
| TC5H | 2 段 | 4 段 | 6 段 | 8 段 | 12 段 |
| 型号 | T5B02 | T5B04 | T5B06 | T5B08 | T5B12 |
| 总开关容量(A) | 32 | 32 | 63 | 63 | 63 |
| 输出连接器 | 16pins x1 | 16pins x1 | 24pins x1 | 16pins x2 | 24pins x2 |
| 电源缆线 | 5.5mm² x 5C x 3M | 5.5mm² x 5C x 3M | 8mm² x 5C x 3M | 8mm² x 5C x 3M | 8mm² x 5C x 3M |
| 输入电源简易切换 | 有 | 有 | 有 | 有 | 有 |

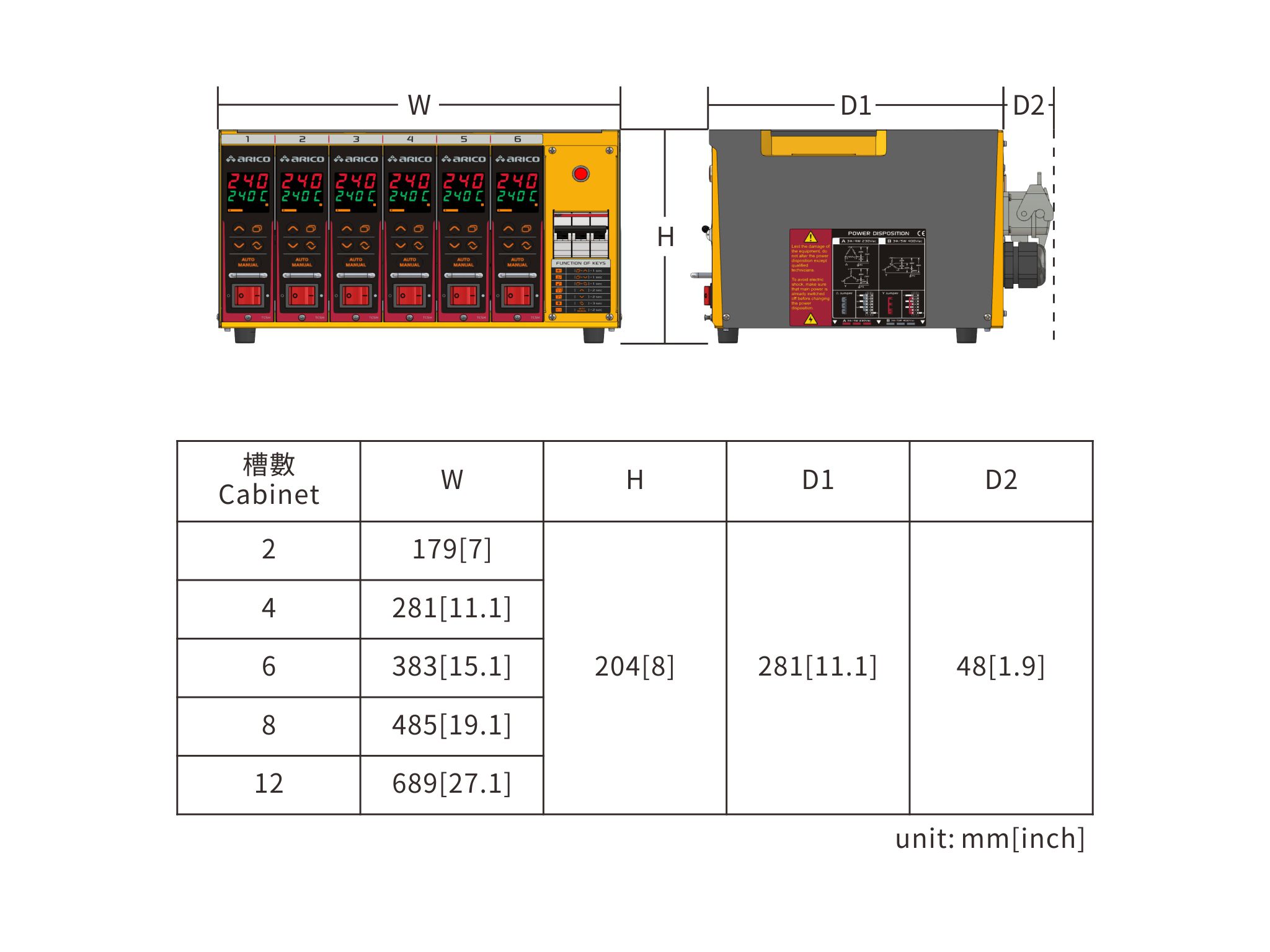

| 尺寸 W x H x D (mm) | 179 x 204 x 329 | 281 x 204 x 329 | 383 x 204 x 329 | 485 x 204 x 329 | 689 x 204 x 329 |
| TC5H | 模块 |
|
控制段数 |
1段 |
|
输入电源 |
230Vac±10%,50/60Hz |
|
消耗功率 |
3W |
|
输出功率 |
3450W,230VAC/15A |
|
输出模式 |
零位/相位 |
|
输入感温线 |
J/K type |
| 温度单位 | °C/°F |
|
温度范围 |
0~600°C / 32~999°F |
|
警报输出 |
6種 |
|
控制精度 |
±0.25%FS |
|
量测精度 |
±0.25%FS |
| 储存温度 | -20~70°C / -4~158°F |
| 工作温度 | 0~50°C/32~122°F |
| 工作湿度 | 10~80%RH. (無結露) |
|
保险丝 |
快快速陶瓷型Fast response ceramic FF20A 500V 6.3*32 |
|
侦测功能 |
電流/保險絲斷路/TRAIC短路 |
|
通讯模式 |
RS-485 (標準MODBUS)，選配 |
|
通讯速度 |
9600/19200/38400/57600/115200 |
| 规格 | TC5E |
TC5H |
TC5T |
| 控制段数 | 1 段 | 1 段 | 2 段 |
| 输入电源 | 230Vac±10%,50/60Hz | 230Vac±10%,50/60Hz | 230Vac±10%,50/60Hz |
| 消耗功率 | 7W | 3W | 7W |
| 输出功率 | 3450W,230VAC/15A | 3450W,230VAC/15A |
3450W,230VAC/15A (每段) |
| 输出模式 | 零位/相位 | 零位/相位 | 零位/相位 |
| 输入感温线 | J/K type | J/K type | J/K type |
| 温度单位 | °C/°F | °C/°F | °C/°F |
| 温度范围 | 0~600°C / 32~999°F | 0~600°C / 32~999°F | 0~600°C / 32~999°F |
| 警报输出 | 6种 | 6种 | 6种 |
| 控制精度 | ±0.25%FS | ±0.25%FS | ±0.25%FS |
| 量测精度 | ±0.25%FS | ±0.25%FS | ±0.25%FS |
| 储存温度 | -20~70°C / -4~158°F | -20~70°C / -4~158°F | -20~70°C / -4~158°F |
| 工作温度 | 0~50°C/32~122°F | 0~50°C/32~122°F | -10~50°C /14~122°F |
| 工作湿度 | 10~80%RH. (无结露) | 10~80%RH. (无结露) | 0~80%RH. (无结露) |
| 保险丝 | 快速陶瓷型Fast response ceramic F20A 250V 6.3*32 | 快快速陶瓷型Fast response ceramic FF20A 500V 6.3*32 | 快快速陶瓷型Fast response ceramic FF20A 500V 6.3*32 |
| 侦测功能 | 无 | 电流/保险丝断路/TRAIC短路 | 电流/保险丝断路/TRAIC短路 |
| 通讯模式 | 无 | RS-485(标准MODBUS)，选配 | RS-485(标准MODBUS)，选配 |
| 通讯速度 | 无 | 9600/19200/38400/57600/115200 | 9600/19200/38400/57600/115200 |
